输入端口板
西瓦科技输入端口板用于连接各种感应器信号以及与第三方设备进行信号互联互通。输入端口板具有以下特色功能：
- 提供跳线用于选择传感器信号电平类型（NPN或PNP）
- 端子式接线方式，现场接线更加便捷
- 提供传感器短路保护，当电流过大时自动切断该路传感器的供电，并通过指示灯显示故障状态

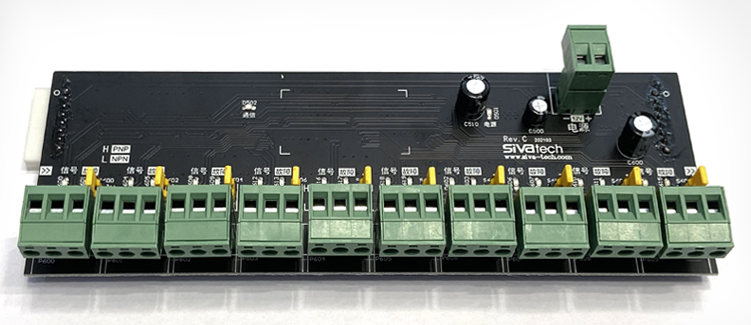

西瓦科技输入端口板其正面外观如下图所示：

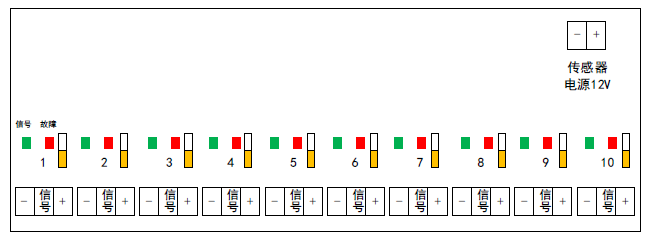

平面布局图如下图所示：

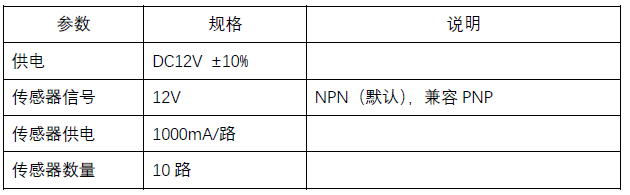

规格参数
离线主控信号连接

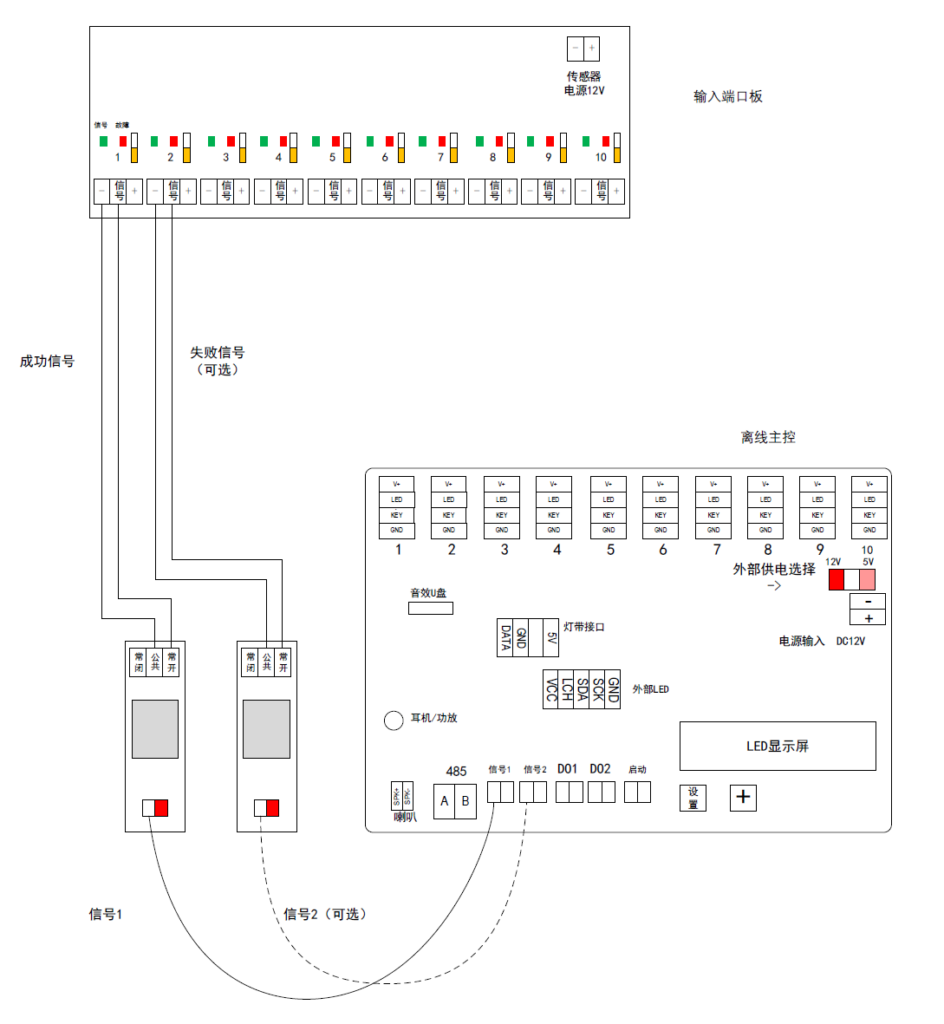

离线主控与输入端口板的连接如下图所示：
离线主控能够向主控板提供成功和失败信号（失败信号可选）。主控板通过读取上述端口的信号，可以获知离线主控的结果并用于流程的判定。
