云主控Plus-主控板

概述

西瓦科技云主控系列板卡较前一代产品大幅缩小了尺寸，并与其他板卡统一了外壳规格。便于施工现场的电箱内部布局和规划，安装后的成品电箱更加美观。

主控板采用芯片背装工艺，能够有效的保护关键器件在运输和安装过程中不受撞击和挤压导致损坏。

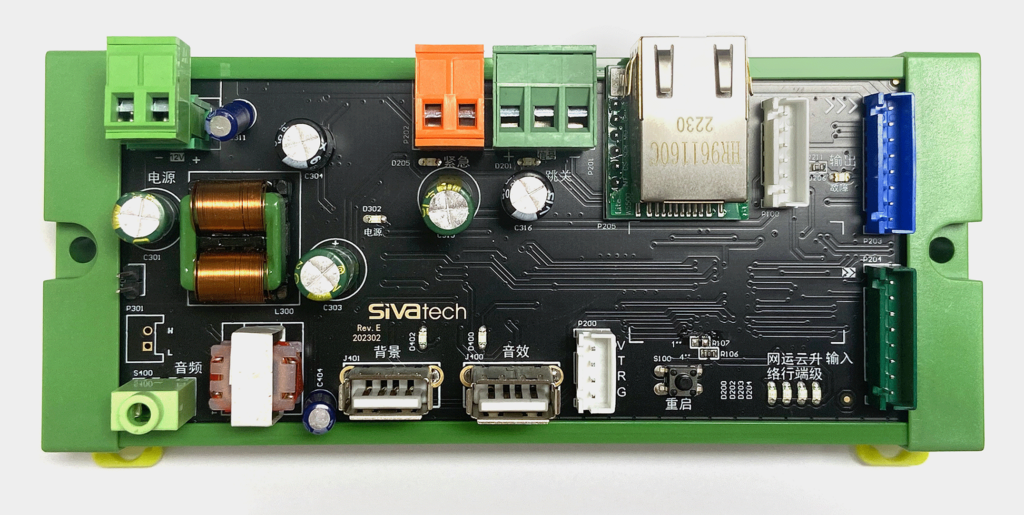

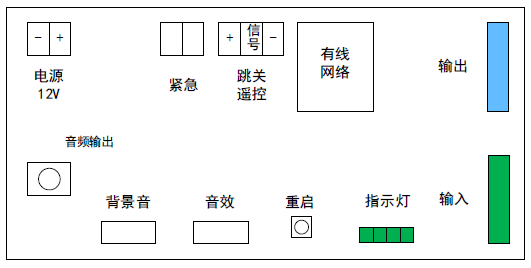

西瓦科技主控板其正面实物外观如下图所示：

注意：因产品升级，不同批次的外观可能与图片存在部分差异。产品性能和使用方法不变。

主控板指示灯与功能对应如下所示，指示灯亮起时，表明对应功能运行正常。

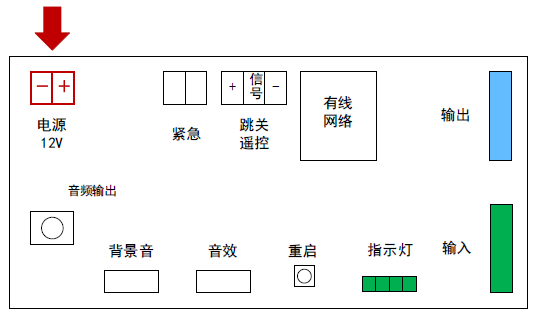

电源接口如下图红色区域所示，请按照正负极标识，将12V直流电源与主控板连接

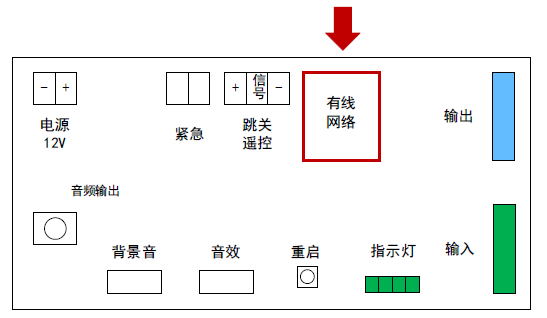

网络接口，如下图红色区域所示。请将网线接入有线网络接口

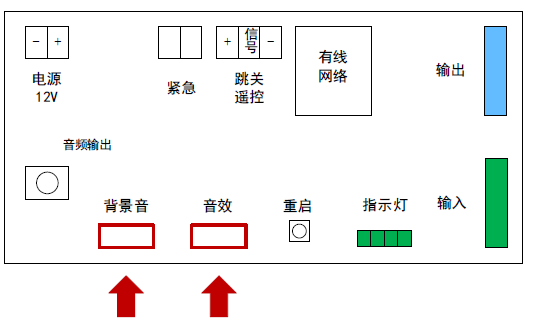

音频U盘接口，如下图红色区域所示。请将包含mp3文件的U盘插入对应的接口

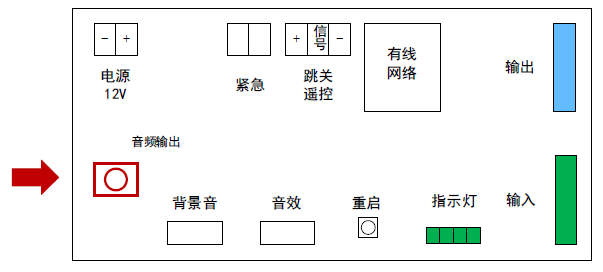

音频输出接口，如下图红色区域所示。音频输出接口是3.5mm立体声耳机插座。通过主控板播放音效和背景音时，混音后的音频从此接口输出。请将功放输入端连接至此接口。

跳关遥控接口，如下图红色区域所示：

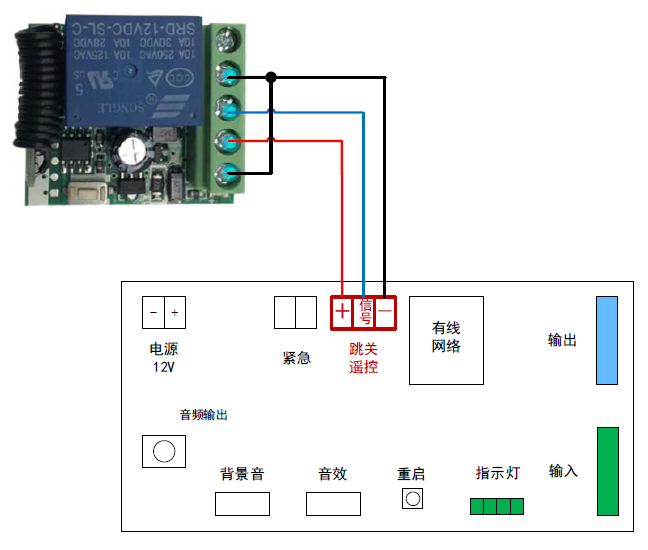

跳关遥控器（接收端）与主控板跳关接口连接方法如下图所示：

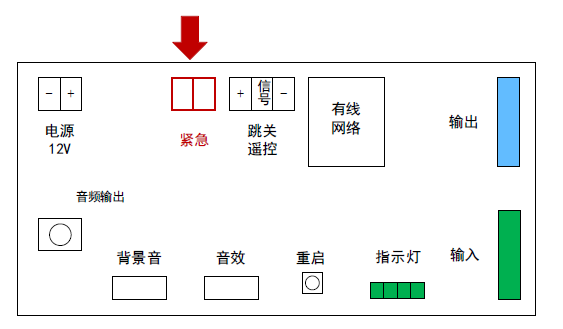

紧急按钮用于突发事件下的紧急逃生。连接按钮并按下后，主题内所有的灯会点亮、门会自动开启。接口如下图红色区域所示：

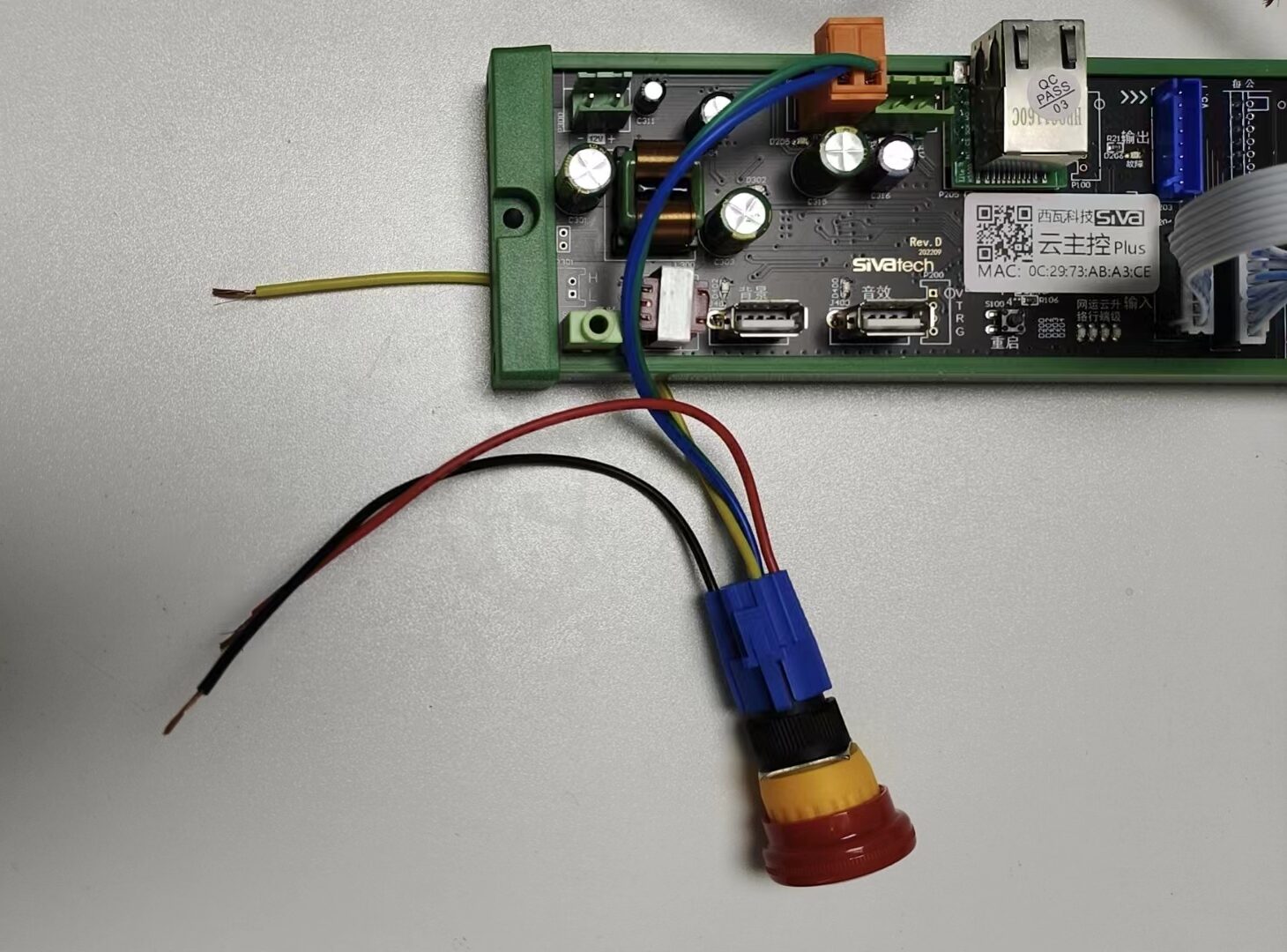

配套的紧急按钮和主板接线如下图：

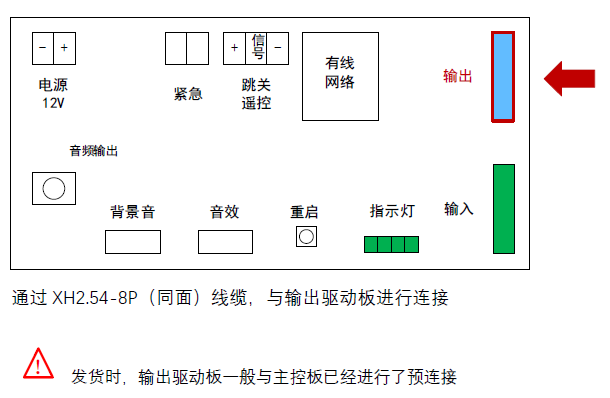

与输出驱动板的接口如下图红色区域所示。通过XH2.54-8P（同面）线缆，与输出驱动板进行连接

与输入端口板的接口如下图红色区域所示。通过XH2.54-8P（同面）线缆，与输入端口板进行连接
