概述

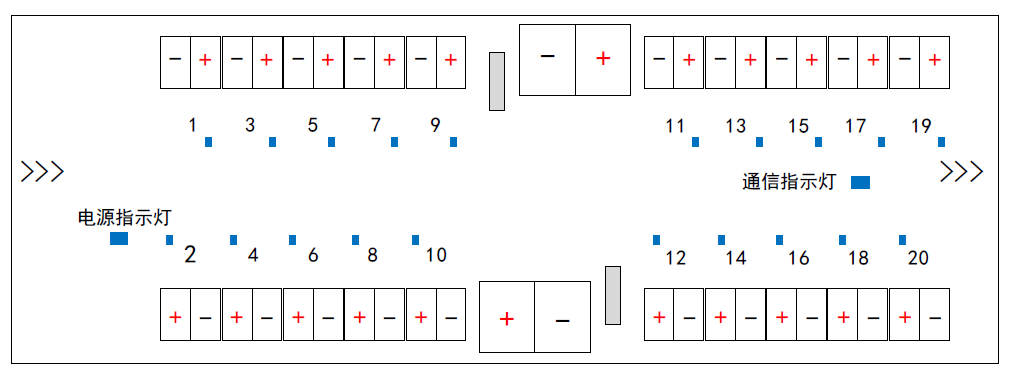

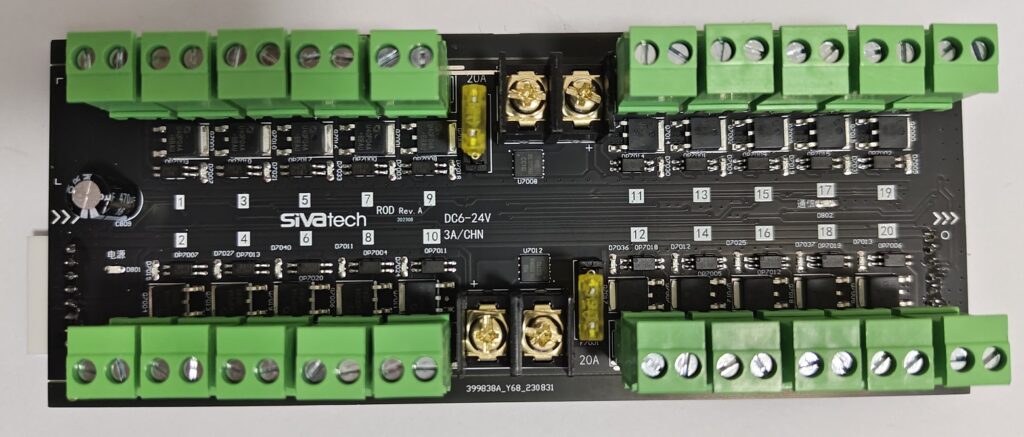

直流输出板用于直接驱动12V的中小功率设备。单板提供20路输出能力，具有高紧凑度、易安装的特点。同时，直流输出板可以与输出驱动板进行混合级联。其正面外观如下图所示：
规格参数
直流输出板的规格参数如下表所示：
| 参数 | 规格 | 说明 |
| 供电 | DC12V ±10% | |
| 负载能力（单路） | 3A/路 | 一般12V的射灯、电磁锁等 |

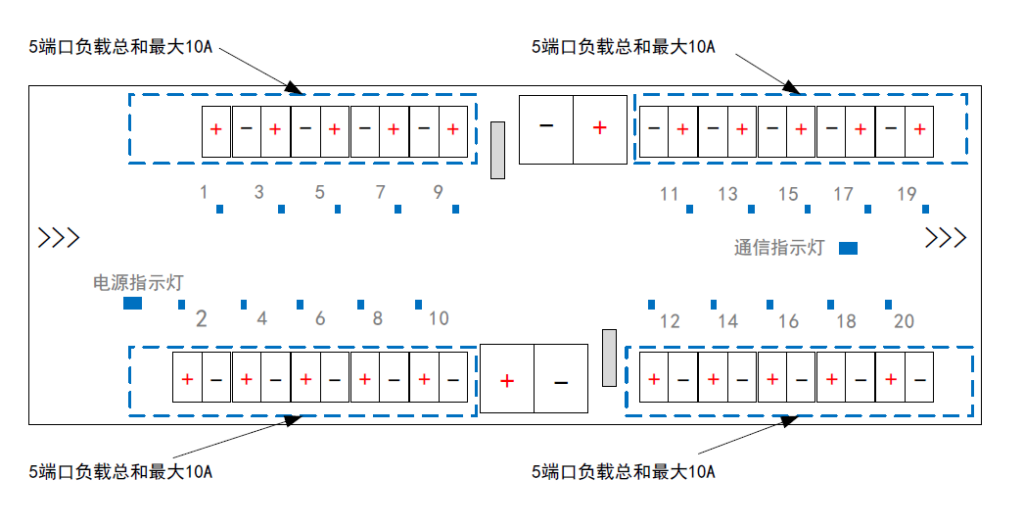

| 负载能力（1/4侧） | 10A | 5个输出端口的负载总和 |

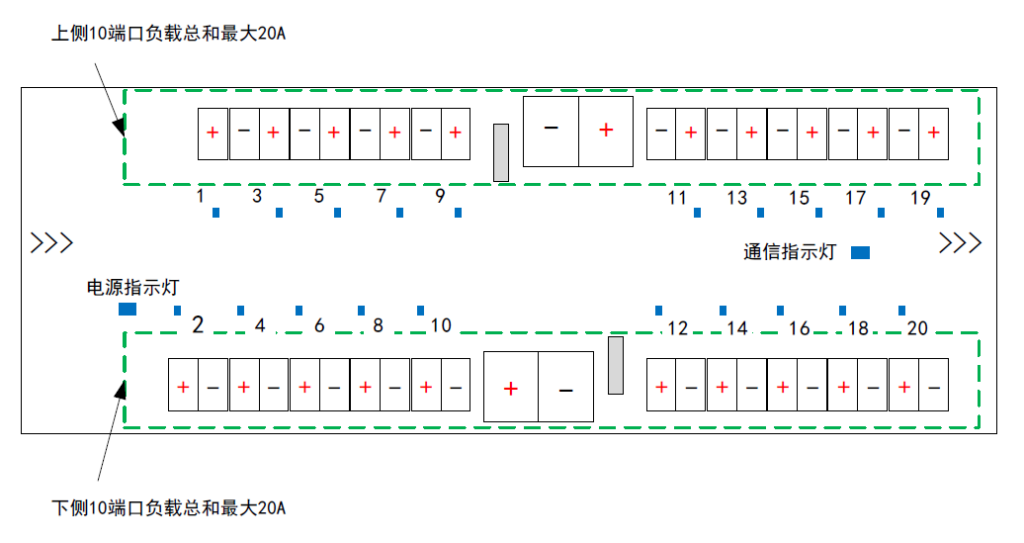

| 负载能力（单边） | 20A | 上下每边的负载总和 |
| 负载数量 | 20路 |
功率限额说明
本产品用于常规的门锁和12V小功率灯具，使用过程中应该注意功率的限制，避免出现过热或损坏的情况。
