概述
西瓦科技直流驱动板通过MOS管实现直流设备的驱动功能，可实现12V直流设备的控制功能，更可以通过软件实现爆闪、呼吸、渐变等灯光调光等功能。

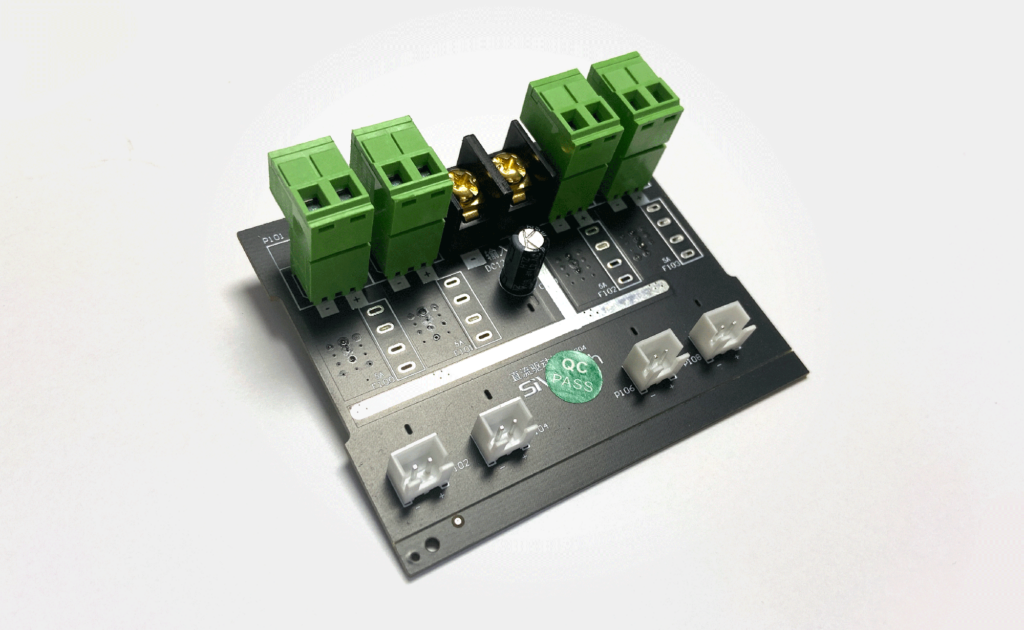

实物外观如下图所示：

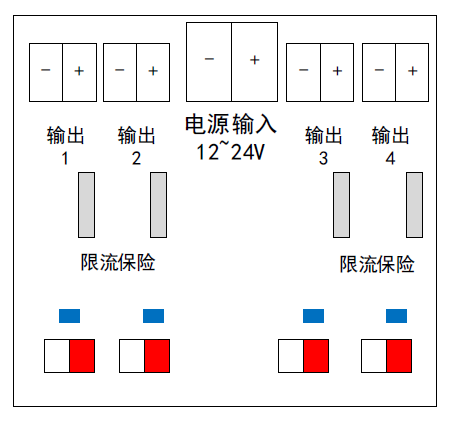

平面布局图如下图所示：
注意：因产品升级，不同批次的外观可能与图片存在部分差异。产品性能参数和使用方法不变。
规格参数：
| 参数 | 规格 | 说明 |
| 供电 | DC12~24V ±10% | |
| 输入电流 | 0-30A | |
| 输出电流 | 持续负载：2A/路 瞬间负载：5A/路 | 限流保险5A，超过此电流会导致保险熔断。保险熔断后需要更换后才能恢复正常。 |
| 通道输出功率 （12V供电） | 持续：≤24W 短期：≤30W 瞬间：≤60W | 持续指工作时间大于1分钟 短期指工作时间在1分钟以内 瞬间指工作时间在1秒以内 |
| 通道数量 | 4路 |
负载连接

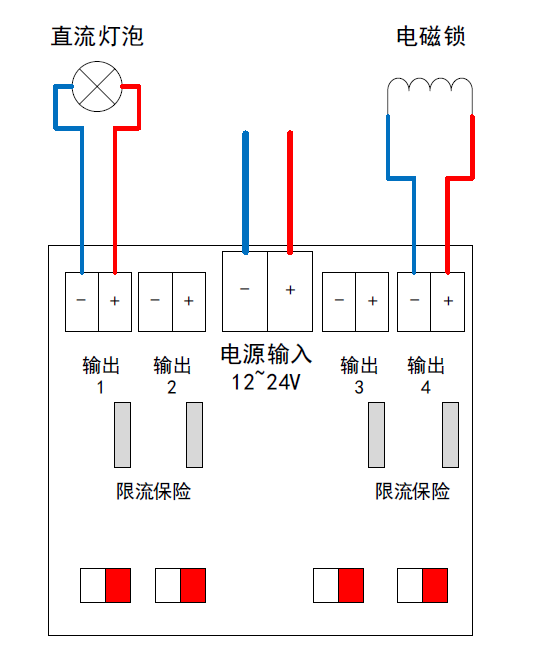

直流驱动板典型的负载连接如下图所示：
注意：只能与电压匹配的直流负载连接。负载不能超过最大功率
与输出驱动板连接
每个直流驱动板包含4个通道，每个通道可以通过XH2.54-2P（同面）线缆，与输出驱动板进行连接。连接方法如下图所示：
