概述
直流驱动板通过MOS管实现直流设备的驱动功能，可实现12V直流设备的控制功能，更可以通过软件实现爆闪、呼吸、渐变等灯光调光等功能。
较上一代直流驱动板，本次该款提高了端口密度，减少电箱的空间占用。使用时应注意电源输入接口的极性

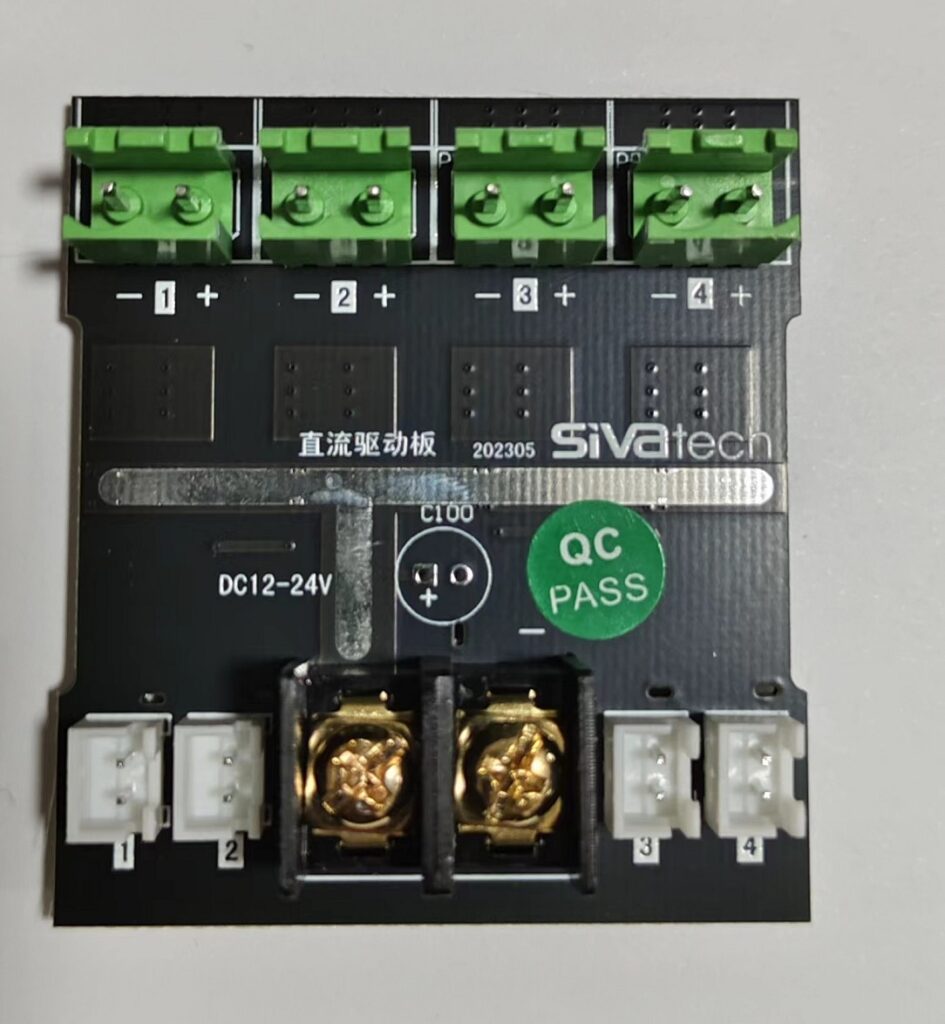

外观如下图所示：

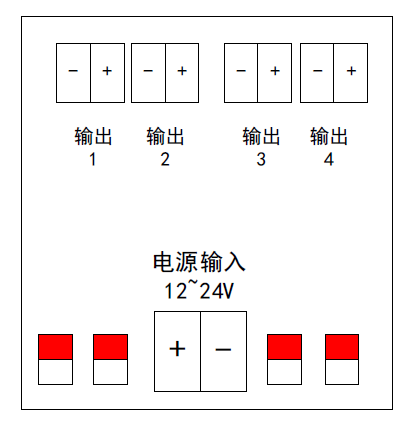

平面布局图如下图所示：
规格参数：
| 参数 | 规格 | 说明 |
| 供电 | DC12~24V ±10% | |
| 输入电流 | 0-30A | |
| 输出电流 | 持续负载：2A/路 瞬间负载：3A/路 | 限流保险3A，超过此电流会导致保险熔断。解除短路故障之后，保险能够自行恢复。 |
| 通道输出功率 （12V供电） | 持续：≤20W 短期：≤30W 瞬间：≤36W | 持续指工作时间大于1分钟 短期指工作时间在1分钟以内 瞬间指工作时间在1秒以内 |
| 通道数量 | 4路 |
负载连接

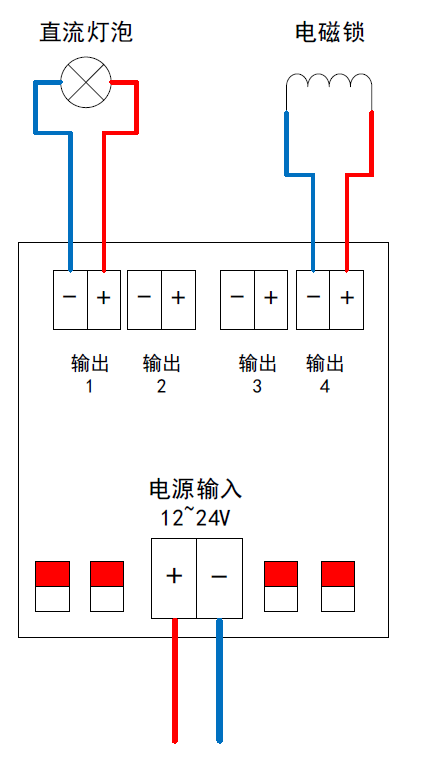

直流驱动板典型的负载连接如下图所示：
