1、输出驱动板
西瓦科技输出驱动板用于驱动继电器板、直流驱动板和电机驱动板。每个输出驱动板可以连接20路继电器或直流驱动板通道。

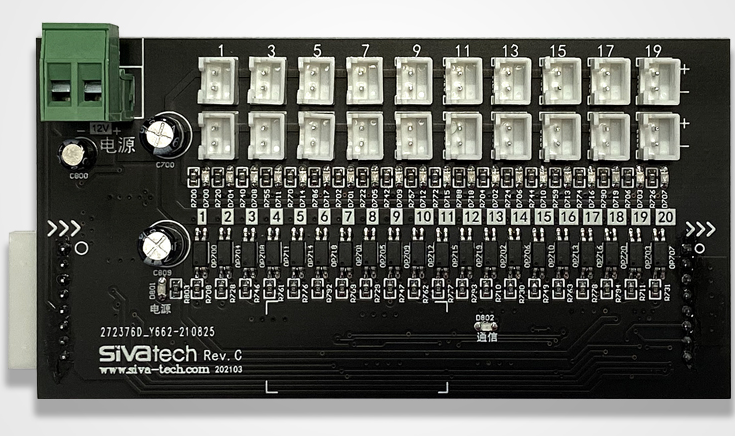

西瓦科技输出驱动板其正面实物外观如下图所示：

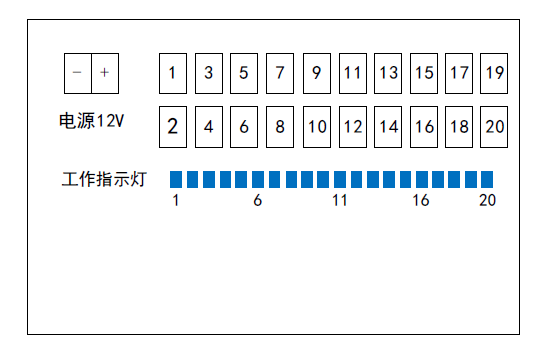

平面布局图如下图所示：

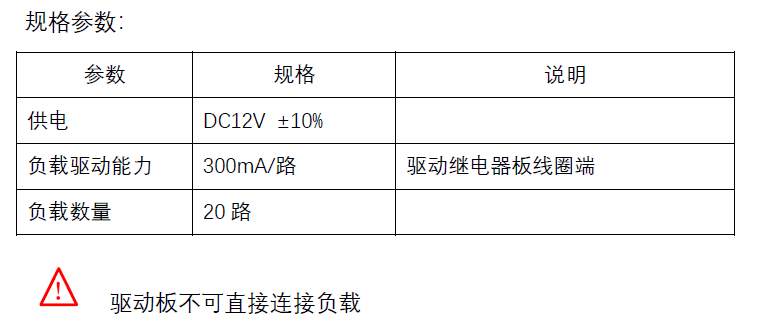

规格参数

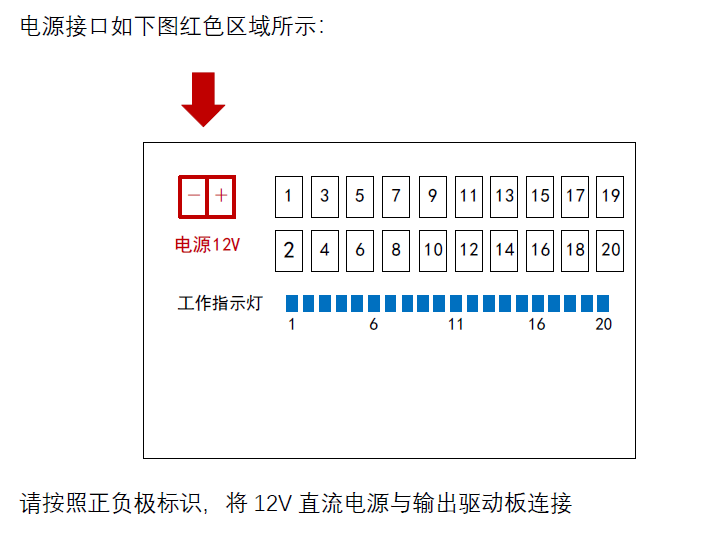

电源接口
2、继电器板
西瓦科技继电器板用于最终驱动各种输出设备，如灯、电磁锁*、电机或其他用电设备。
单个继电器平面布局图如下图所示：
规格参数
| 参数 | 规格 | 说明 |
| 线圈供电 | DC12V ±10% | 线圈工作电流<25mA |
| 触点负载 | DC 120V 10A AC 250V 10A |
继电器与设备接法

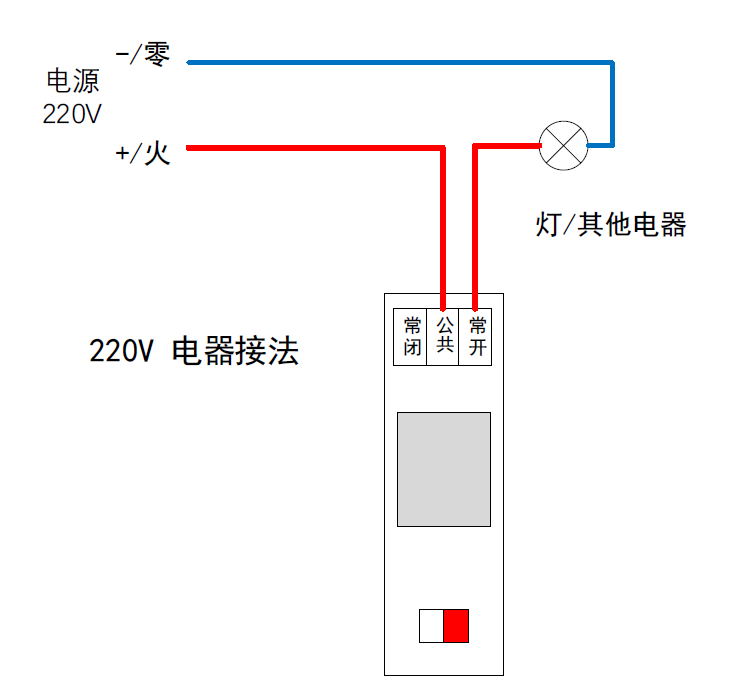

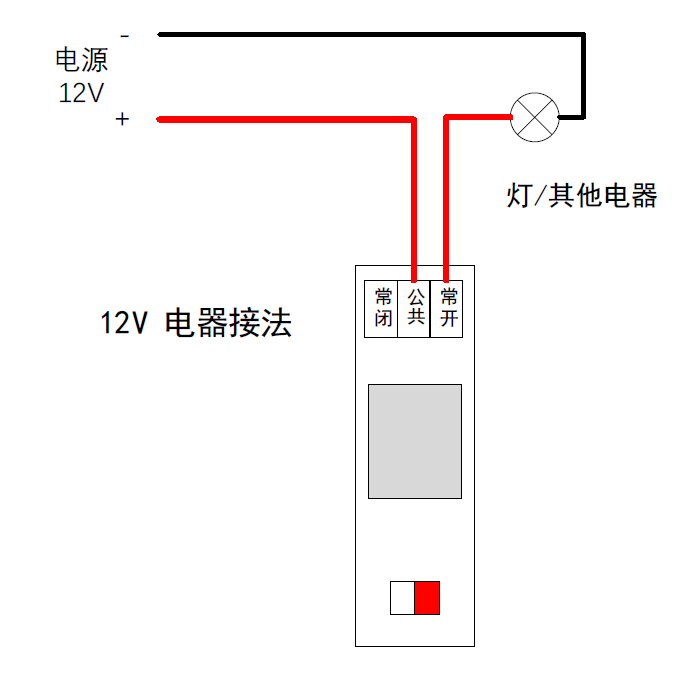

继电器与常用的220V和12V设备接法如下图所示

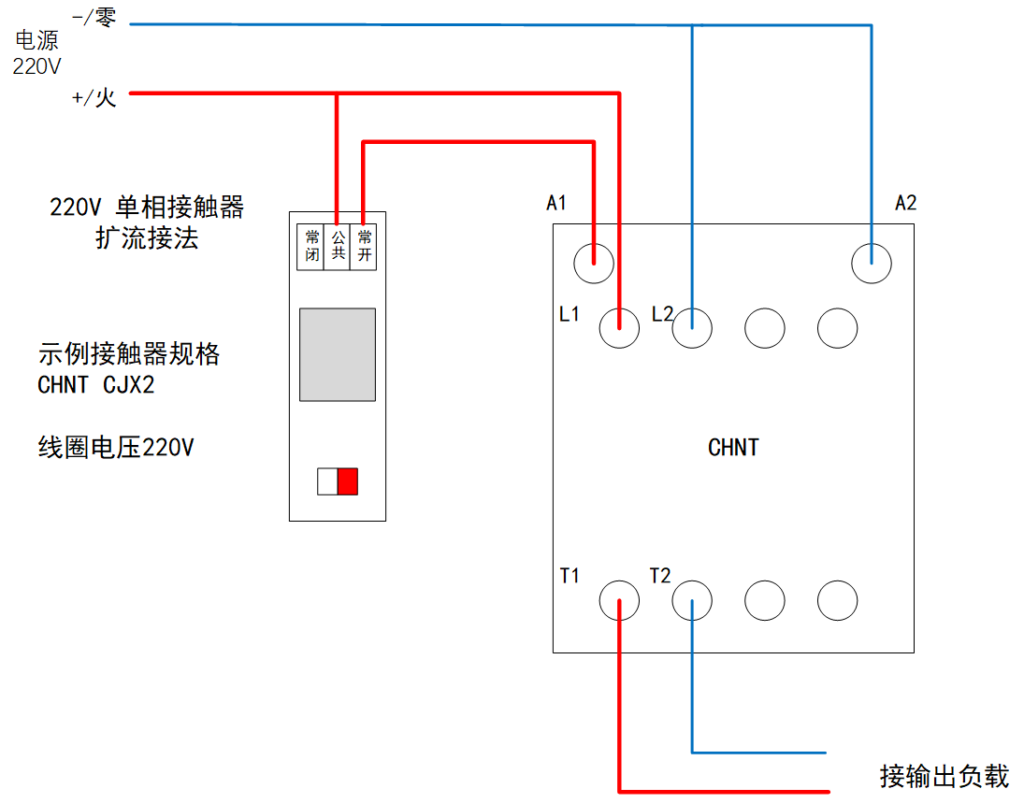

继电器通过接触器扩流的接法如下图所示

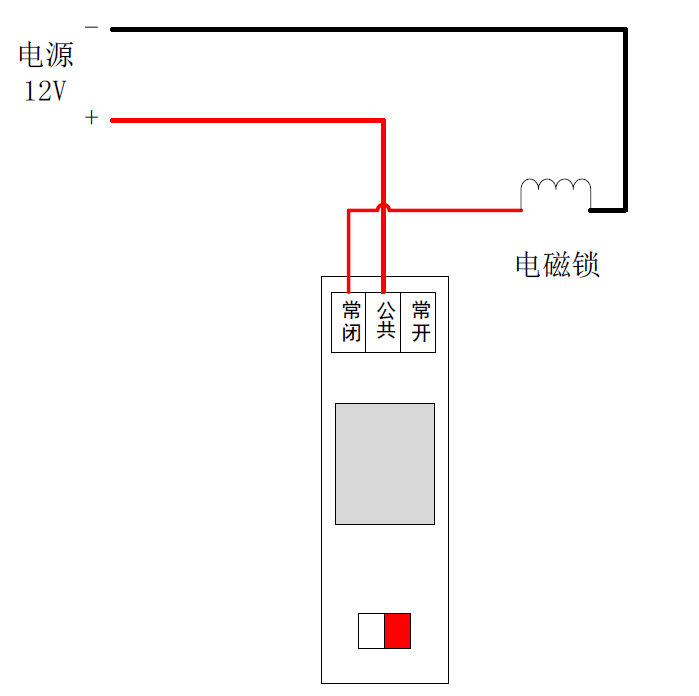

继电器与电磁锁的典型连接如下图所示：
继电器与电磁锁的典型连接如下图所示：
照上图接法，对应端口打开（继电器导通）后，电磁锁断开。端口关闭（继电器断开），电磁锁吸合。

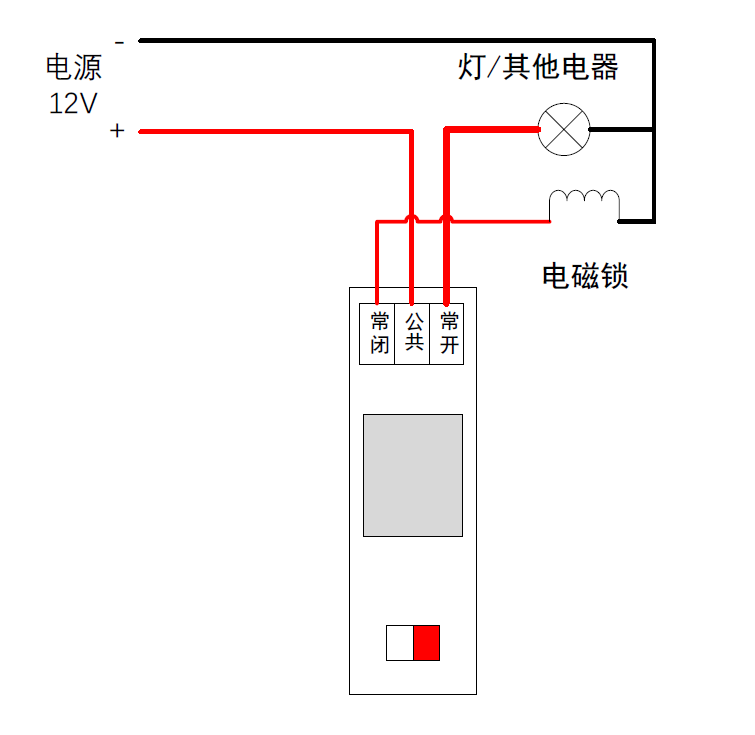

继电器板与电磁锁/开门指示灯的连接如下图所示：
按照上图接法，可以用一个端口实现电磁锁和开门灯的控制。解锁之后，对应的灯打开。

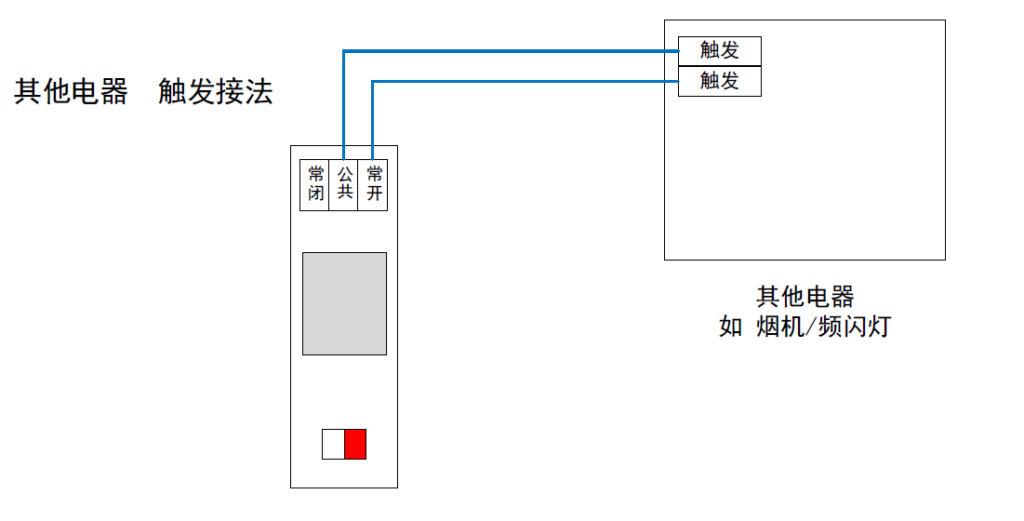

其他设备的触发控制接法如下图所示：
按照上图接法，可以控制烟机、频闪灯等需要通过按键进行触发的设备。
