低压灯珠驱动板

功能

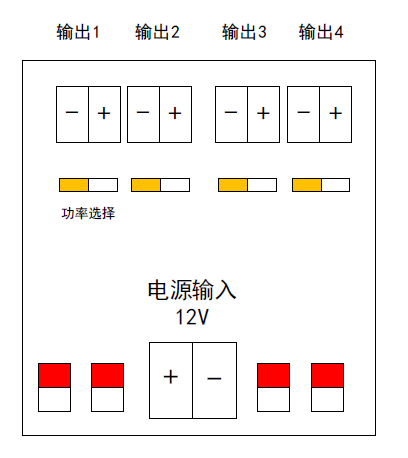

低压灯珠驱动板用于低压灯具的调光控制。能够以恒流的方式驱动灯珠，避免高压工况下的PWM方式调光导致灯珠烧毁。其正面外观如下图所示：

功率选择

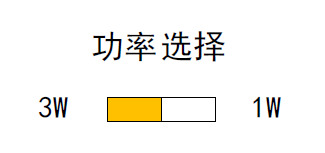

低压灯珠驱动板每个通道都提供跳线进行功率选择的功能。

通过改变黄色跳线的位置，匹配不同灯具的功率。

调帽位置	功率档位	支持灯具功率
左	3W	3~5W
右	1W	1~3W
取下	0.5W	0.5~1W

负载连接

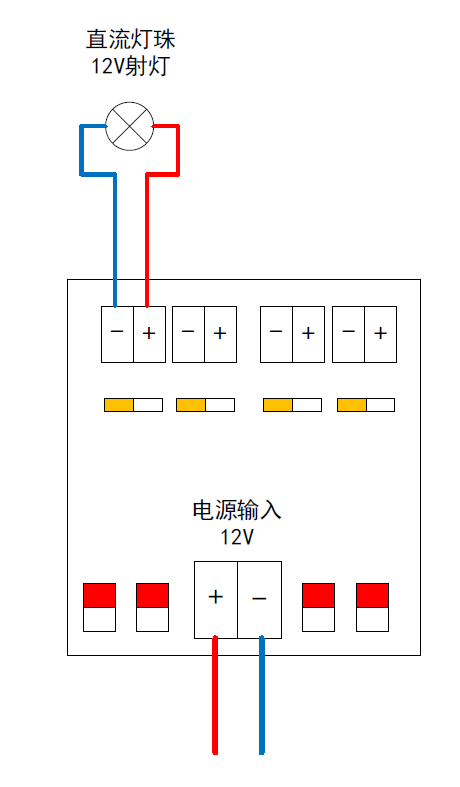

低压灯珠驱动板典型的负载连接如下图所示：

注意：连接灯具时，请去掉灯具携带的降压模块。
