西瓦科技通过对接第三方的DMX512可编程控制器，实现对DMX512舞台灯设备的控制

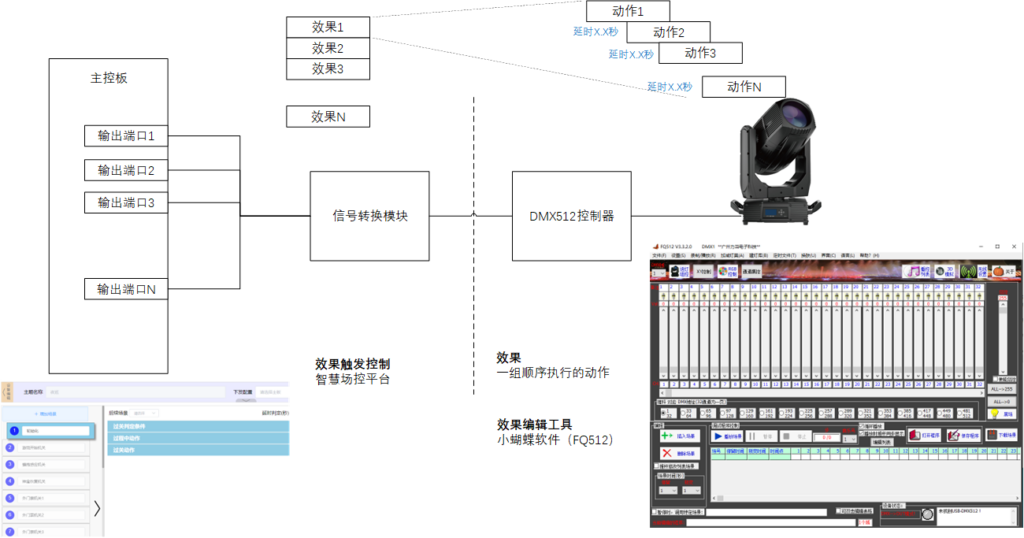

整体架构如下图所示：
DMX512控制器型号：FQSD512-PR （RS485），采购链接 点击这里，说明书 下载
该控制器配套的效果编辑软件（小蝴蝶） 下载
硬件连接
-01- SNU和控制器的连接
网络串口控制器SNU 可以实现与DMX512控制器的连接
-02- 控制器与灯具连接
通过专用的卡侬头线缆将DMX512控制器与灯具进行连接
效果编辑
–01- 灯具库建立
在小蝴蝶软件中，对灯效步骤进行现场编辑和调试，完整的 说明书
首次使用一款新的灯具，需要建立灯具库

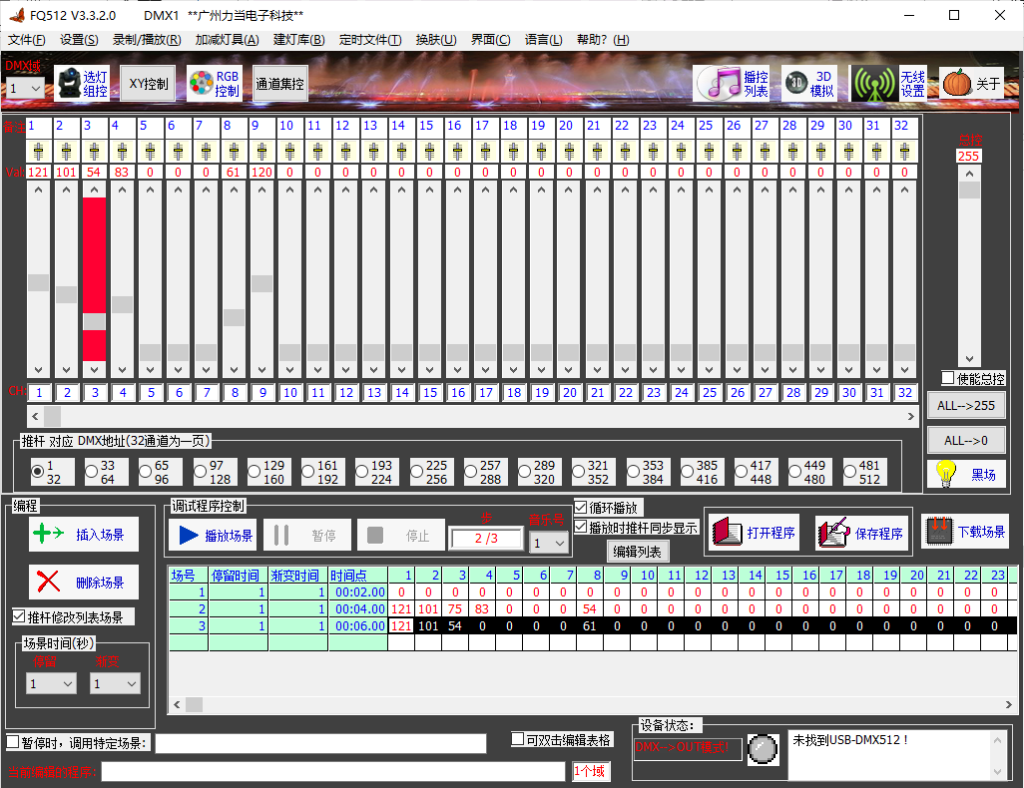

-02- 灯效编辑
调入建立好的灯具库后，可以通过调整界面上的推杆参数、添加/调整场景和场景间的延时，以达到预期的灯光效果
主题流程中的一次效果触发可能对应多个灯效场景（步骤），完成后将编辑好的多个场景保存成shw文件，并命名成001.shw~010.shw。主题流程每一次触发对应一个shw文件，编号从001开始依次增加。
灯效编辑的演示

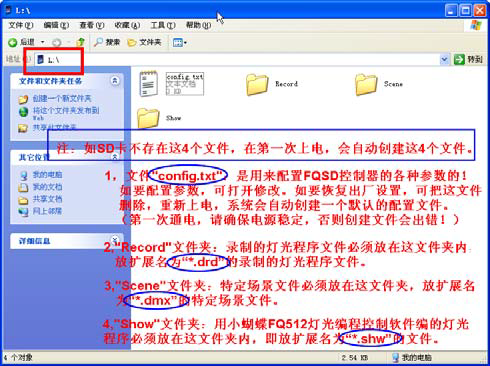

-03- SD卡文件准备
将编辑好的001.shw~010.shw文件拷贝到SD卡根目录下的“Show”文件夹中（如果shw文件没有放到Show文件夹中，可能导致识别错误影响正常功能）。同时将配置文件放入SD卡的根目录中，可以在这里下载已经调整好的config.txt
注意：第一次插上SD 卡，控制器会自动在SD 卡根目录下创建3 个文件夹（”Record”,”Show”,”Scene”）和默认的配置文件“config.txt”。
默认的配置文件需要修改以下列出的内容才能正常使用
CheckSum_en=0;
Record_en=0;
PrgNameType=1;
PlayMode=1;
AutoPlay=0;
-04- 主题中的灯效触发
智慧场控平台，流程编辑中，通过导通继电器端口以触发对应的灯效步骤
下面是手动触发灯效的功能演示视频
故障排查

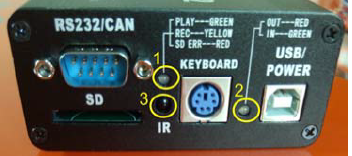

-01- 检查控台工作状态
1- SD 卡状态模式指示灯：
（1）绿灯：绿灯常亮，指示是播放模式；闪烁，指示正在播放。
（2）黄灯（红绿亮）：指示是录制模式，闪烁，指示正在录制。
（3）红灯：红灯常亮，指示SD 卡不存在或无法连接SD 卡；闪烁，指示
文件不存在或读取文件出错，如是录制模式，是SD 卡写保护了。
2- USB 状态模式指示灯
红灯常亮 脱机工作状态
附录

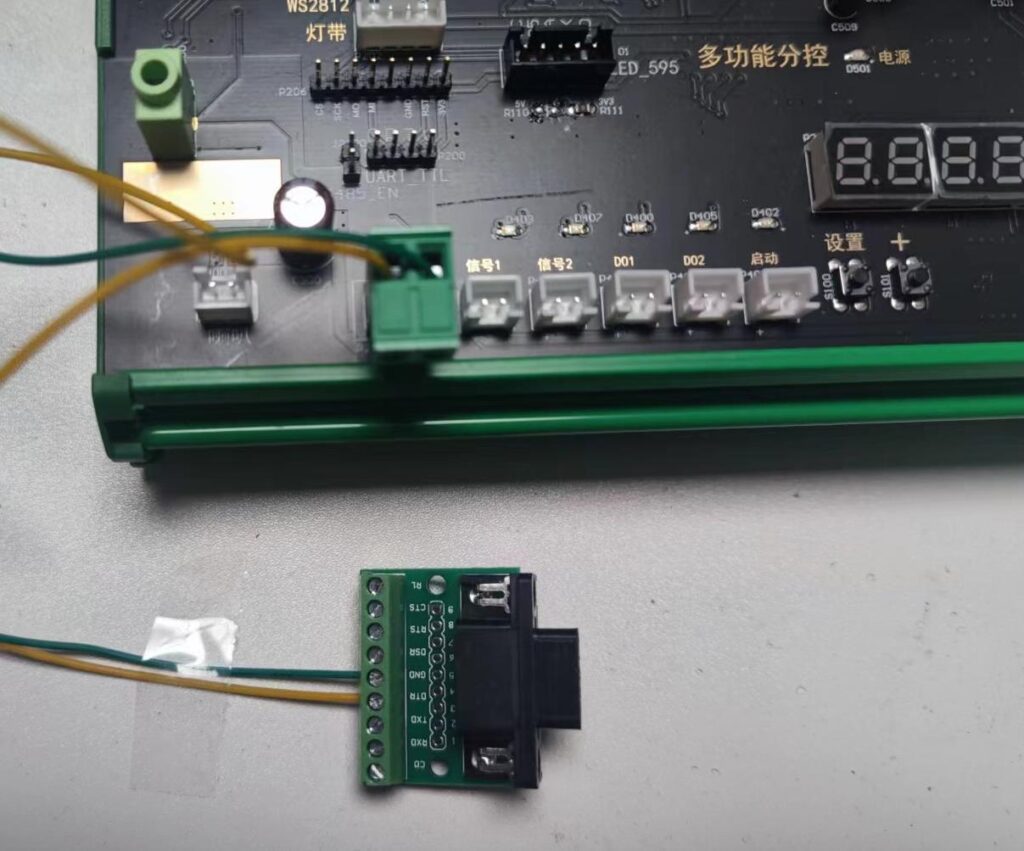

-01- 旧款信号转换模块与控制器连接
将信号转换模块与DMX512控制器连接
连接演示视频：
