网络串口控制器能实现串口数据的发送,可以与外部的串口设备进行连接和数据通讯。
网络串口控制器对外提供一组RS485和RS232接口(同一个串口通道)。云主控通过主题内的网络互动,触发网络串口控制器将预先设置好的数据发送至串口,进而控制串口上连接的外部设备进行指定的工作。

典型的应用场景如,网络串口控制器可以与DMX512控台进行连接,实现舞台灯效的触发。
硬件接口

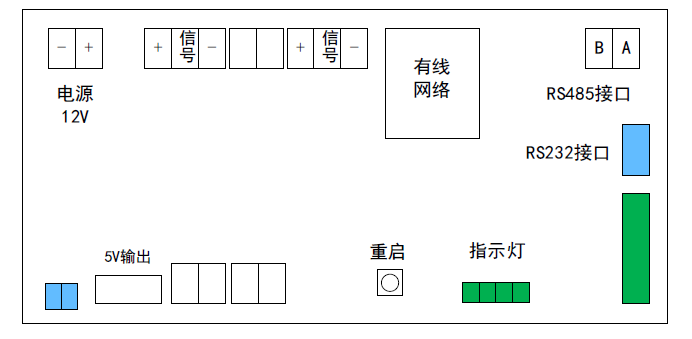

网络串口控制器与云主控一样采用芯片背装工艺,能够有效的保护关键器件在运输和安装过程中不受撞击和挤压导致损坏。其正面外观如下图所示:

规格参数:
参数 | 规格 | 说明 |
供电 | DC12V ±10% | |
RS232 | RS232接口 | |
RS485 | RS485接口 | 非隔离 |
网络 | RJ45 10M/100M 自适应以太网 | 支持协议DHCP/NTP/DNS/HTTP |
注意:板上其他接口未提供功能,请勿进行连接
指示灯功能
控制板指示灯与功能对应

指示灯亮起时,表明对应功能运行正常
电源接口
电源接口如下图红色区域所示:

请按照正负极标识,将12V直流电源与控制板连接
网络接口
网络接口,如下图红色区域所示:

请将网线接入有线网络接口
注意:网络串口控制器应该和主题接入同一个局域网内
RS485接口
RS485接口,如下图红色区域所示:

注意:RS485连接要注意A/B线序
软件功能
基础配置
网络串口控制器能够通过设备自身的配置页面,进行相关参数的设置。 将网络串口控制器连接好电源和网线后,可以在PC端通过网络设备发现工具,查看到该控制器的IP地址。双击表格中的设备后可以进入设备配置页面的主页:

主页显示了设备的基础信息,点击“系统设置”可以对设备的配置进行设定

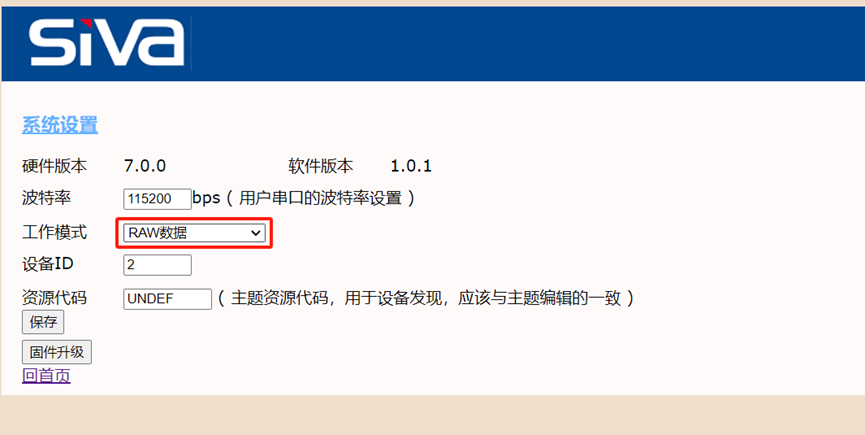

系统设置页面:
波特率:串口发送的波特率,应该与外部所接设备的串口参数一致。
工作模式:RAW数据/FQ512触发
- 当需要控制外部设备的时候,选择RAW数据
- 当需要直接控制DMX512设备的时候,选择FQ512触发
设备ID:在主题中分配的ID号,不能与主题中其他的网络设备ID重复。

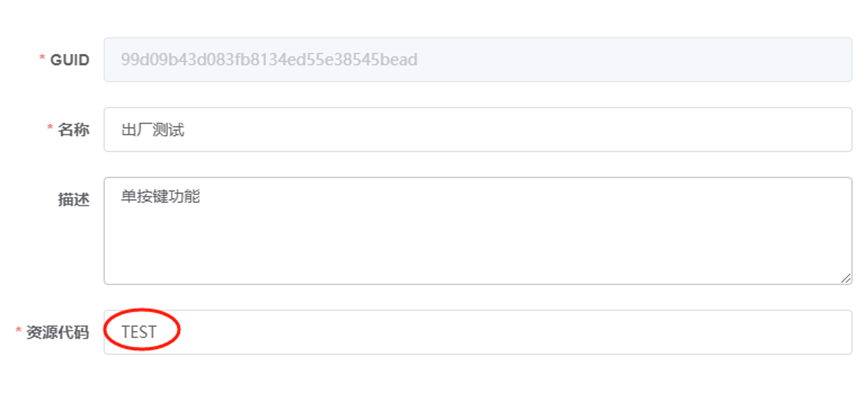

资源代码:主题的资源代码,出厂默认未UNDEF。资源代码应该与主题编辑中填写的资源代码一致。下图为资源代码示例(并非所有主题资源代码都是TEST)。

配置完后,点击“保存”按钮可以进行保存。
新建主题的介绍请参见 新建主题
应用介绍
自定义串口数据
模式设置
系统设置页面中,选择工作模式为 RAW数据。点击保存按钮进行保存

数据设置
在首页中,进入串口数据管理界面,查看和设置每一条要发送的自定义数据(16进制)

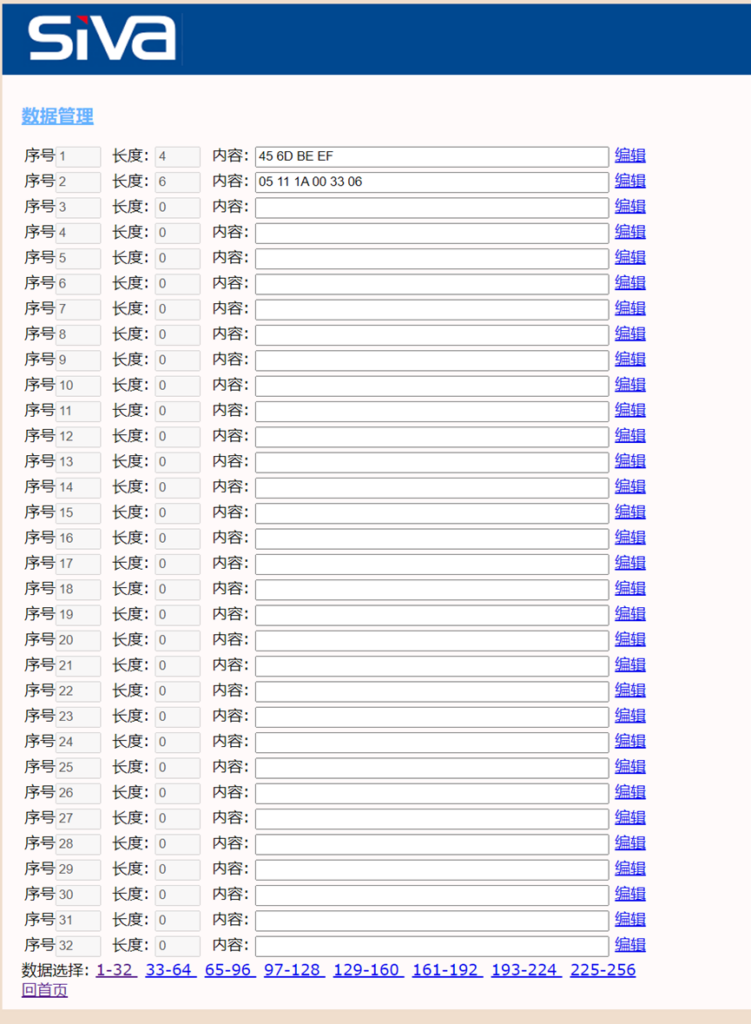

数据管理界面

数据管理界面可以查看并设置256条预设二进制数据的内容
点击数据后面的“编辑”按钮,可以在新弹出的界面对数据进行编辑:

数据按照16进制进行填写,完成后点击“保存”按钮即可。
DMX512模式
模式设置
系统设置页面中,选择工作模式为 FQ512触发。点击保存按钮进行保存。

DMX512模式无需其他的设置
云主控流程编辑
配置好网络串口控制器后,在主题的流程编辑中,添加网络设备和网络互动,就可以实现对外部串口设备的触发。
下面以触发DMX512的效果为例,说明具体的使用方法(其中SNU网络串口控制器的ID分配为2)

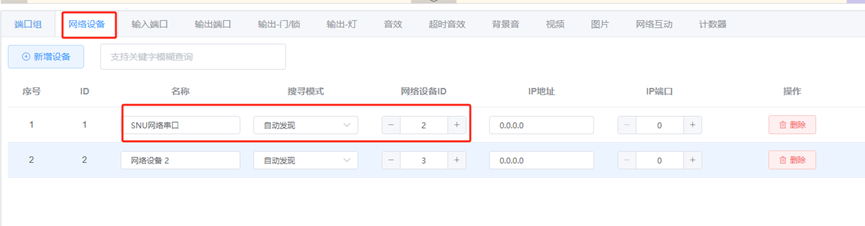

步骤1-添加网络设备
在设备编辑中的网络设备分类下,添加网络设备:
名称:可以命名为对应的名字
网络设备ID:需要填写为分配的2

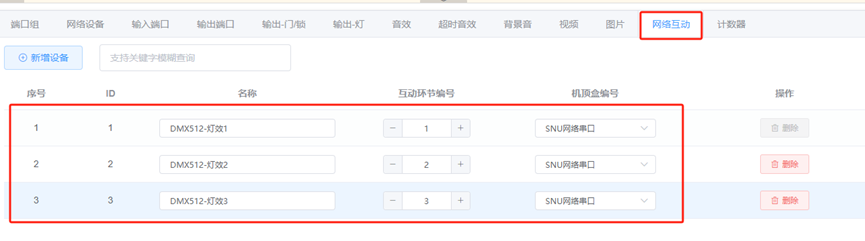

步骤2-添加网络互动
在设备编辑中,网络互动分类下,添加网络互动:

这里添加3段灯效,编号分别是1、2、3。可以对应触发FQ512中的001.shw、002.shw、003.shw。
步骤3-触发效果
在场景编辑的过关动作中,触发所需的灯效
