概述

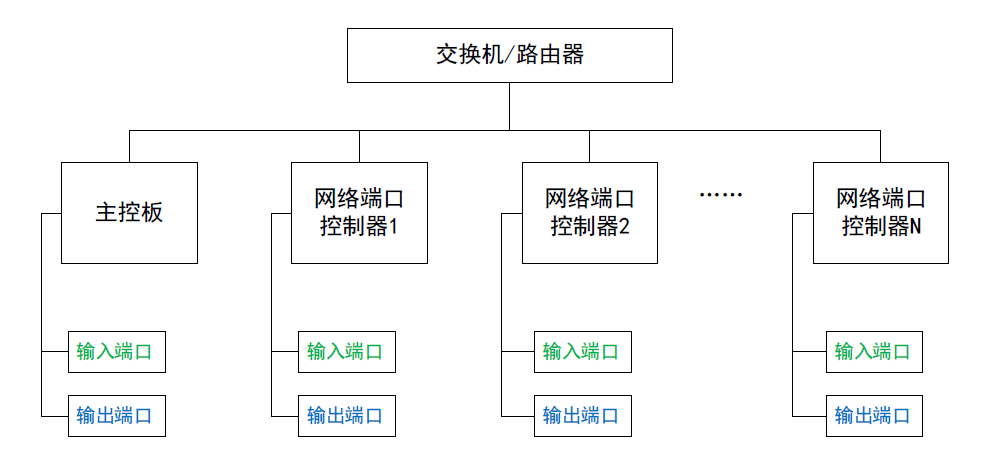

网络端口控制器实现通过局域网连接，扩展主控板的物理端口（输入端口和输出端口）的功能。
使用网络端口控制器的优势如下：
- 减少布线长度，避免线缆过长导致的压降等问题
- 节省线材成本
- 扩展主控板端口数量
性能指标
主控板和网络端口控制器相关的性能参数如下：
| 参数说明 | 参数 | 备注 |
| 主控板下网络端口控制器最大数量 | 4台 | |
| 网络端口控制器 最大输入端口数 | 100个 | 单个控制器 |
| 网络端口控制器 最大输出端口数 | 100个 | 单个控制器 |
| 端口动作响应 | ≤50ms | |
| 状态反馈（端口组、输入端口） | ≤150ms | |
| 状态反馈（输出端口） | ≤250ms |
硬件连接
概述

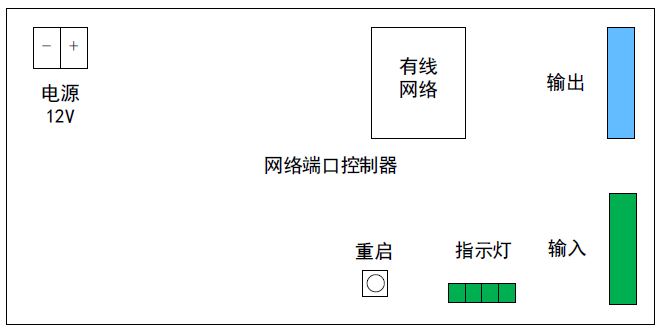

网络端口控制器与云主控一样采用芯片背装工艺，能够有效的保护关键器件在运输和安装过程中不受撞击和挤压导致损坏。网络端口控制器的外观和主要功能接口与云主控一致。其正面外观如下图所示：
规格参数：
| 参数 | 规格 | 说明 |
| 供电 | DC12V ±10% | |
| 网络 | RJ45 10M/100M 自适应以太网 | 支持协议DHCP/NTP/DNS/HTTP |
注意：板上其他接口未提供功能，请勿进行连接
指示灯功能
控制板指示灯与功能对应
指示灯亮起时，表明对应功能运行正常
电源接口

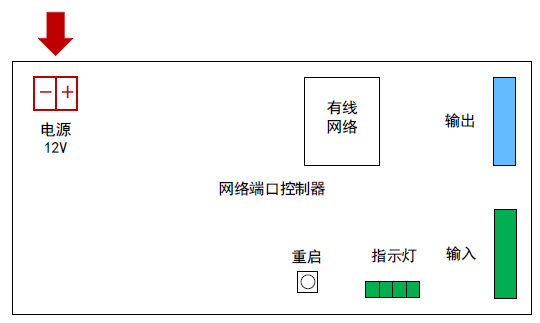

电源接口如下图红色区域所示：
请按照正负极标识，将12V直流电源与控制板连接
网络接口

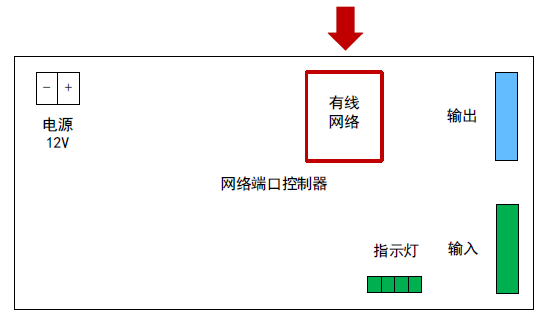

网络接口，如下图红色区域所示：
请将网线接入有线网络接口
注意：网络端口控制器应该和主题接入同一个局域网内
输出驱动板接口

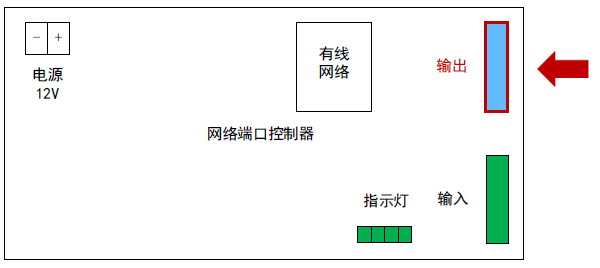

与输出驱动板的接口如下图红色区域所示：
通过XH2.54-8P（同面）线缆，与输出驱动板进行连接
输入端口板接口

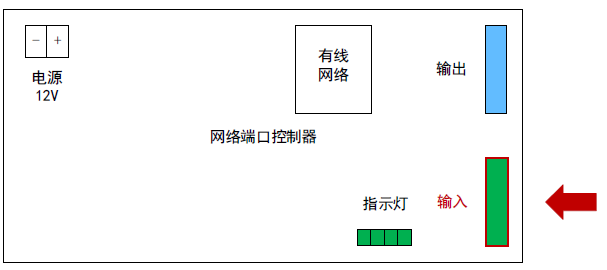

与输入端口板的接口如下图红色区域所示：
通过XH2.54-8P（同面）线缆，与输入端口板进行连接
软件功能
基础配置
网络端口控制器能够通过设备自身的配置页面，进行相关基础参数的设置。基础参数包括用于识别的设备ID和资源代码。

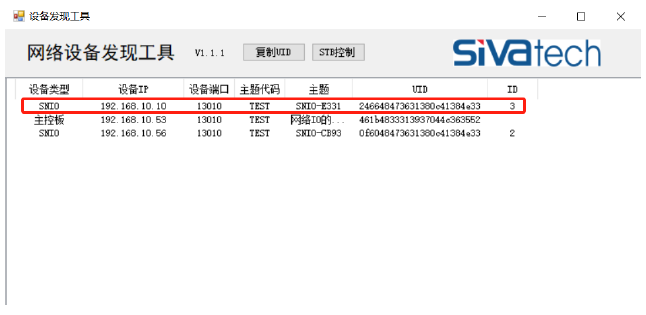

将网络端口控制器连接好电源和网线后，可以在PC端通过网络设备发现工具，查看到该控制器的IP地址。双击表格中的设备后可以进入设备配置页面的主页：

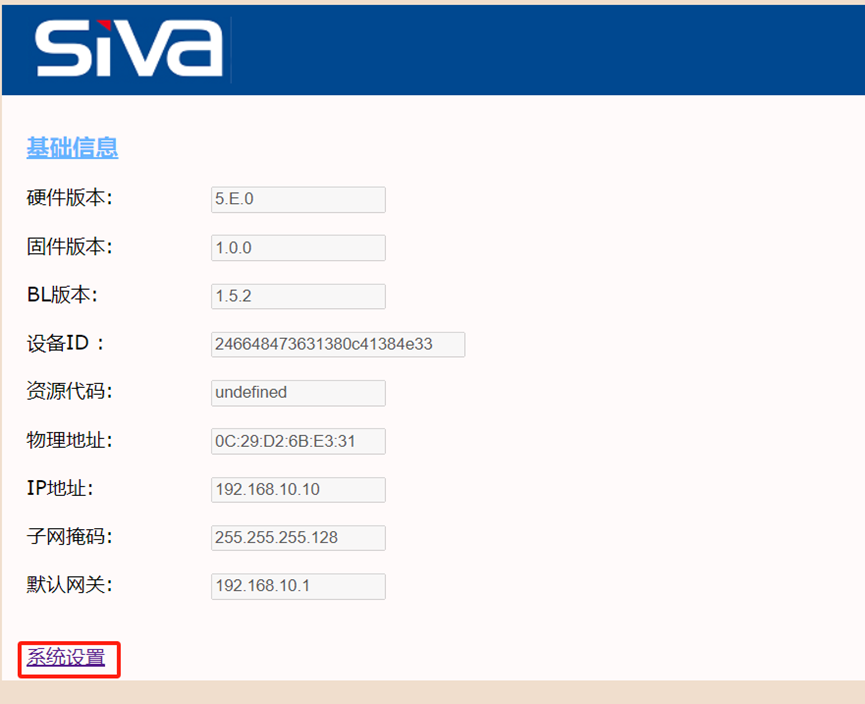

网络端口控制器主页显示了设备的基础信息，点击“系统设置”可以对设备的配置进行设定

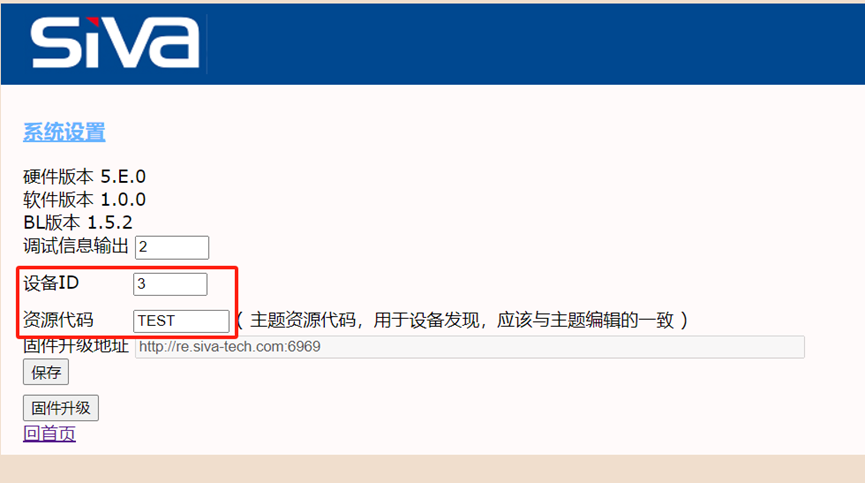

系统设置页面：
设备ID：在主题中分配的ID号，不能与主题中其他的网络设备ID重复。

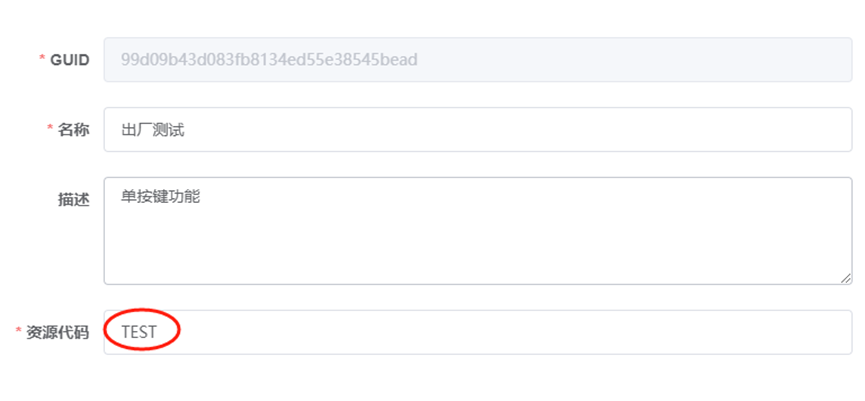

资源代码：主题的资源代码，出厂默认未UNDEF。资源代码应该与主题编辑中填写的资源代码一致。下图为资源代码示例（并非所有主题资源代码都是TEST）。
配置完后，点击“保存”按钮可以进行保存。
云主控流程编辑
配置好网络端口控制器后，在主题的流程编辑中，添加网络设备，就可以实现对网络端口控制器上输入和输出端口的使用。 下面以2个网络控制器组成的分电箱（分电箱1和分电箱2）为例，说明具体的使用方法（其中网络端口控制器的ID分配为2和3）。
步骤1-添加网络设备

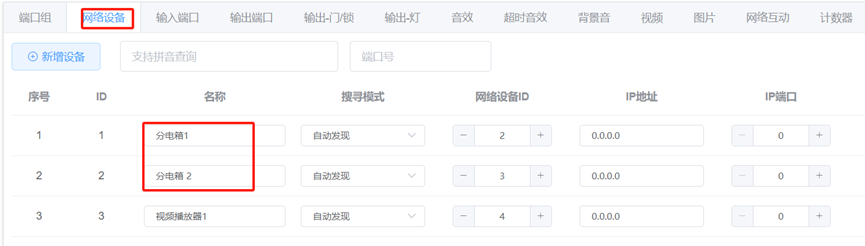

在设备编辑中的网络设备分类下，添加网络设备：
名称：可以命名为对应的名字，如分电箱1，分电箱2
网络设备ID：需要填写为分配的2和3
步骤2-选择端口所在位置
在设备编辑中，端口组、输入端口和输出端口这3个分类下，可以通过下拉选择的方式，指定对应端口所在的网络模块：

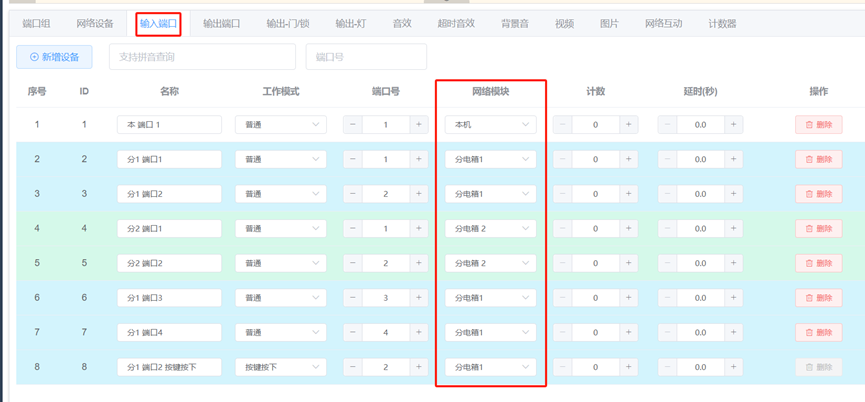

以输入端口为例，可以选择对应的网络模块

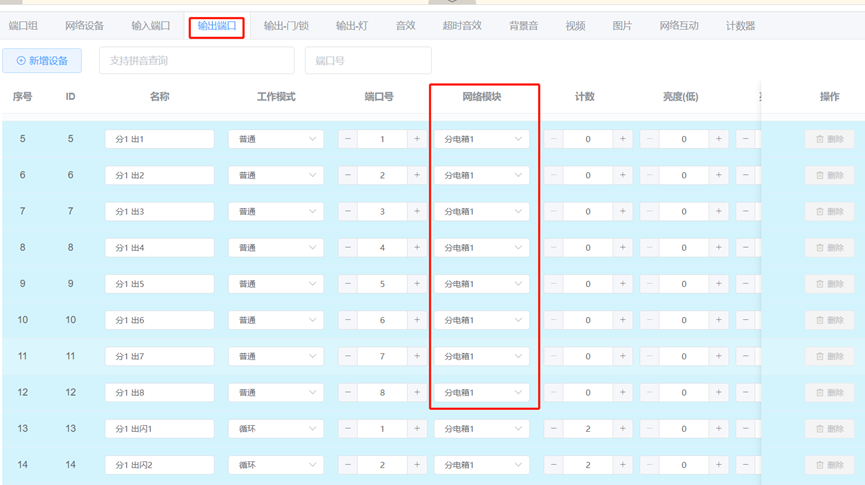

输出端口，可以选择所对应的网络模块

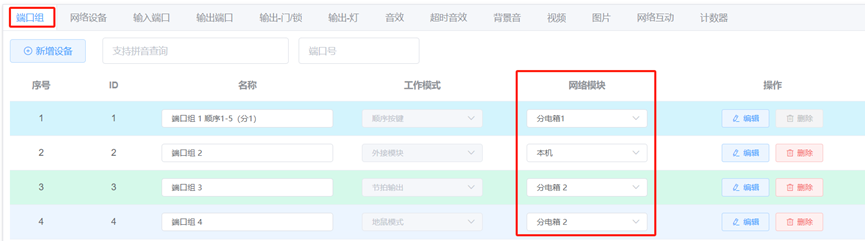

端口组，可以选择所对应的网络模块
注意：只能选择网络端口控制器对应的网络模块，选择其他的网络模块（如音视频播放器等）会导致实际功能不生效。
步骤3-动作流程

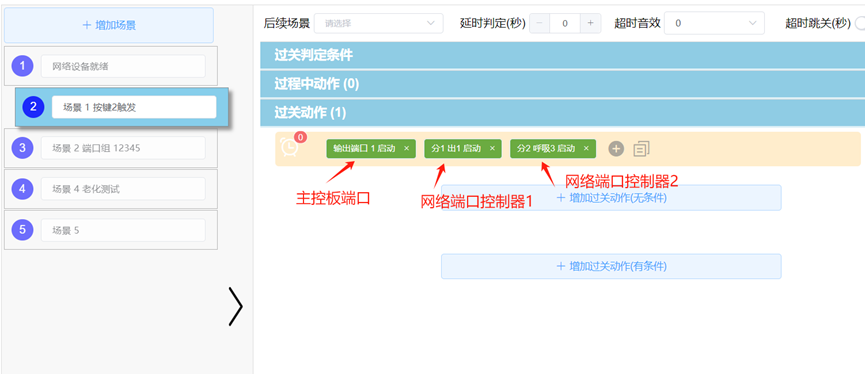

在场景编辑的过程中动作/过关动作中，和主控板上的本地端口一样，添加所需的动作即可。
