功能介绍
本功能用于判定一组端口是否按照预设的顺序被触发:
- 如果端口按预设顺序触发,则输出成功。
- 如果未按预设顺序触发,则输出失败。
在输出失败后,系统会进入等待状态(冷却期),冷却期结束后自动开始新一轮的判定。

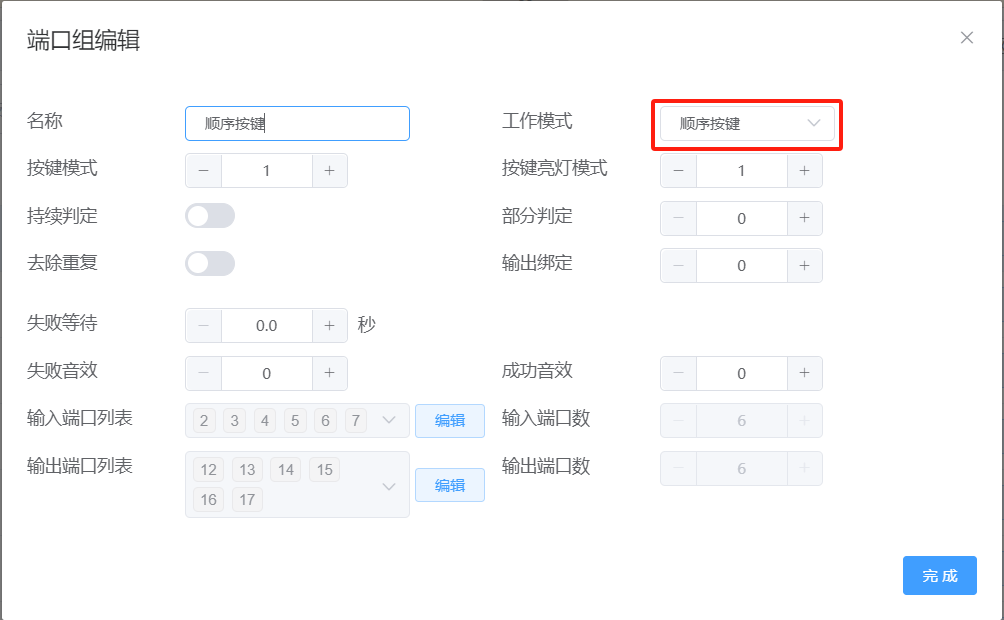

设备编辑
端口组类型中,可以选择端口组设备的工作模式为 顺序按键

按键模式:
模式 | 功能 |
0 | 常规 |
1 | 单按键 |
2 | 反向信号 |
按键亮灯模式:
模式 | 亮灯功能 |
0 | 无灯 |
1 | 按下亮灯 |
2 | 按下亮灯并保持到一轮结束 |
3 | 按下灭灯(初始灯全亮) |
4 | 按下灭灯并保持到一轮结束(初始灯全亮) |
持续判定:不等全部按钮输入完,只要输入错误就判定为失败
部分判定:0 全部判定,1-16 只判定前1-16个按键
去除重复:在一轮判定中,不判定重复按下的按键
输出绑定:
0 不开启;1 输出端口有效时,按键有效;2 输出端口无效时,按键有效
模式 | 功能说明 |
0 | 传统模式,不与输出端口绑定 |
1 | 绑定输出端口,并且当输出端口有效时,按键按下才有效 |
2 | 绑定输出端口,并且当输出端口无效时,按键按下才有效 |
失败等待:如果失败,重启等待的时间(冷却时间)
失败音效:一组判定完成,结果是失败时,播放的音效序号。0为不播放
成功音效:一组判定完成,结果是成功时,播放的音效序号。0为不播放
输入端口列表:按照触发顺序,编辑对应的输入端口
输出端口列表:按照触发顺序,编辑对应按键灯的端口
端口编辑的界面,可以通过拖拽的方式排序

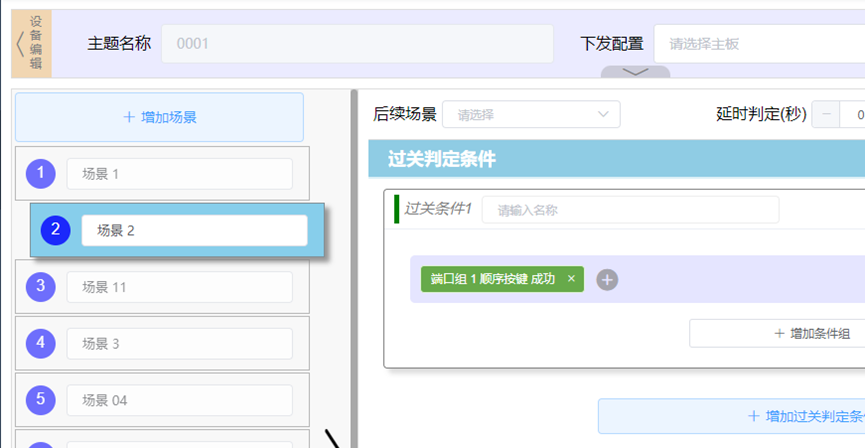

场景编辑
设置对应的判定条件(成功或失败)

注意事项
顺序端口模式,不支持端口的重复判定
